Датчик усилия цифровой ДУЦ-S-01
На складе в наличии датчик усилия цифровой дуц-s-01, приобрести товар вы можете наиболее быстрым способом на сайте компании «Машсервис», например, с помощью оформления онлайн заказа. Товар по привлекательной цене от 22 300 руб. мы отправим в любой населенный пункт России и страны СНГ, на запасные части для спецтехники имеется гарантия завода-изготовителя.
Подкатегория: Датчики ОНК
Номенклатура: ДУЦ-S-01
Код товара: 78290
30 000 руб.
Выгода - 25%

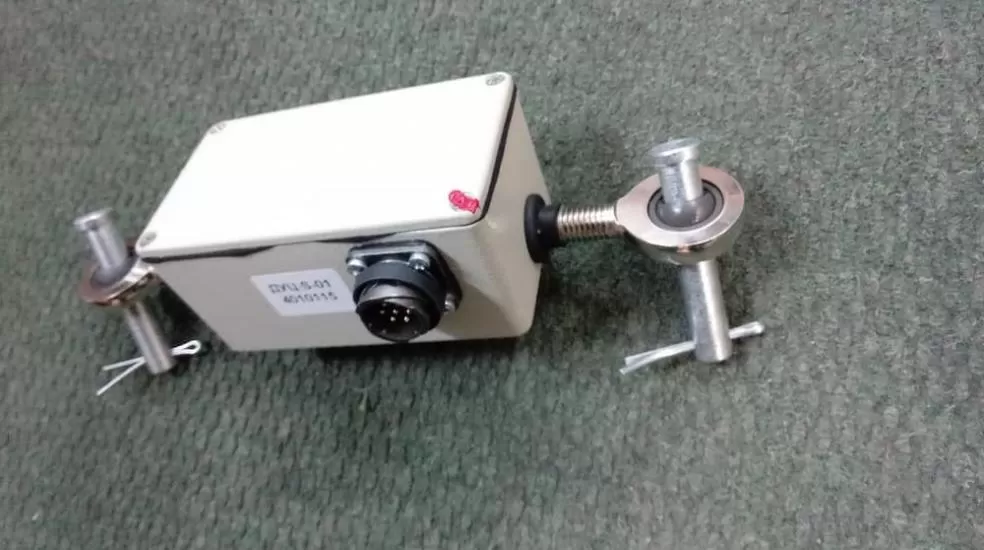

Датчик усилия цифровой ДУЦ-S-01 применяется для контроля усилия подъема груза и устанавливается в оттяжку стрелового или грузового каната на стреле крана. Представляет собой первичный преобразователь механического усилия в оцифрованный электросигнал. Обмен данными в сети осуществляется сигналами CAN-протокола, скорость – до 1 Мбит/сек в зависимости от длины кабеля.
Поставляются цифровые датчики усилия ДУЦ-S производителем приборов безопасности – ООО «АЭМЗ» (г. Арзамас).
Устройство и порядок работы построены по схеме, общей для класса измерителей ДУЦ, ДУКЦ и ДСТЦ.
Действие датчика основано на применении закона Ома. Датчик усилия ДУЦ-S-01 состоит из:
- металлического корпуса;
- стального контрольного стержня;
- стабилизатора напряжения;
- тензометрического моста сопротивления;
- микроконтроллера – аналого-цифрового преобразователя (АЦП).
Тензорезисторный мост наклеивается на стальное основание – контрольный стержень. Контрольное основание моста механически связано с канатом и воспринимает его нагрузку. Для обеспечения бесперебойной работы в разных погодных условиях «внутренности» датчика под крышкой корпуса залиты герметиком.
Устройство датчиков ДУЦ-S-05 и ДУЦ-S-07 аналогично рассмотренному.
Описание работы датчика ДУЦ-S-01
На вход датчика приходит напряжение цепи прибора +20 В. В стабилизаторе датчика напряжение снижается до +5 В постоянного тока и подается на вход тензорезисторного моста. Когда нагрузка на канат и его натяжение увеличиваются или уменьшаются, изменяется степень упругой деформации стержня-основания – он растягивается или сжимается. Соответственно изменяются линейные размеры тензомоста. Части тензомоста под внешним воздействием деформируются неравномерно. По-разному меняется и сопротивление его частей – появляется дисбаланс токов. Разность между токами в цепи формирует результирующий сигнал датчика ДУЦ-S.
Эта разность токов пропорциональна прилагаемому усилию: чем выше усилие, тем больше оно деформирует стержень. Чем выше степень деформации мостика, тем выше токовый дисбаланс и мощнее сигнал.
Результирующий аналоговый сигнал поступает на микроконтроллер – АЦП. В микроконтроллере аналоговый сигнал преобразуется в цифровой сигнал CAN-протокола. Цифровой сигнал усиливается и передается на CAN-шину для обмена с блоком обработки данных и другими контроллерами.
У датчика усилия цифрового ДУЦ-S-01 характеристики лежат в следующем диапазоне величин. Измеряемое усилие – до 2 000 кгс. Напряжение цепи питания – 20 В. Напряжение стабилизатора – 10 В. Параметрическое напряжение моста – 3 В ± 10 %.
Схема проверки датчика усилия ДУЦ-S-01 расположена в чертежах.
Пояснения к схеме:
А1 – Пульт ПТ1-ОНК-160Б
П – Проволока ММ-0,5
А2 – Изделие ТУ 16.705.492-2005 или НПКУ.685621.004
К1 – Жгут НПКУ.685622.016 или НПКУ.685622.016-01 [в зависимости от количества(25 или9) контактов в разъеме СОМ]
ПК – Персональный компьютер
G1 – Источник питания Б5-47
PF1 – Частотомер Ч3-54
РF2 – Осциллограф С1-74
К2 – Жгут НПКУ.685621.150-01
РV1 – Вольтметр В7-16
Примечание: Жгут НПКУ.685621.150-01 применять для вариантов исполнения НПКУ.404176.023(-01,-02,-03,-04,-05), жгут НПКУ.685621.004 - для остальных вариантов исполнения
Купить Датчик усилия цифровой ДУЦ-S-01
Датчик усилия цифровой ДУЦ-S-01 можно купить по цене 22 300 руб. Запчасть ДУЦ-S-01 находится в категории Датчики ОНК, раздел Приборы безопасности, код товара 78290. Устанавливается, применяется и используется согласно руководству использования завода производителя, технические характеристики ДУЦ-S-01 соответствуют заявленным. Подберите товар и купите его в нашем магазине по выгодной цене 2024 года.
Если вам нужна эта запчасть обращайтесь к нам. Позвоните по телефону ☎ 8 (800) 511-80-74 и сделайте заказ (звонок бесплатный), или напишите нам удобным для вас способом, через мессенджеры или формы обратной связи, по необходимости наши менеджеры свяжутся с Вами, сделают уточнения, подготовят заявку и пришлют официальный ответ на Вашу почту. Кроме того, наша компания не только продает Приборы безопасности но и помогает с подбором, предлагая все возможные аналоги и заменители.
Указанная на Датчик усилия цифровой ДУЦ-S-01 цена, может незначительно отличаться от стоимости, указанной на официальном сайте компании Машсервис. Это связано с повышением цены завода изготовителя. Точная стоимость 78290 будет предоставлена менеджером после уточнения у производителя. Для обратной связи с Вами закажите обратный звонок, позвоните или напишите нам. Если у Вас возникли вопросы про технические характеристики или другие комплектующие детали которые не вошли в раздел Датчики ОНК, мы готовы на них ответить, подобрать аналоги и заменители, если это необходимо.
Для того чтобы заказать необходимую запчасть ДУЦ-S-01 Вам необязательно приезжать к нам в головной офис в Челябинске. Наши филиалы находятся в разных городах России — Москве, Санкт-Петербурге, Екатеринбурге, Перми, Красноярске, Уфе, Казани, Тюмени, Нур-Султан. Мы готовы доставить Вашу покупку в любой город России, а также в страны СНГ — Казахстан, Белоруссию, Армению, Киргизию, Узбекистан, Азербайджан, Молдову, Украину.
Если у вас остались какие-то вопросы по данному товару или вы хотели бы уточнить некоторые моменты, то не стесняйтесь обращаться к нашим специалистам. Наша компания всегда готова помочь вам в выборе нужной запчасти и ответит даже на самый сложный вопрос. Купить Датчик усилия цифровой ДУЦ-S-01 можно по выгодной цене 22 300 рублей с доставкой по России. Быстрая помощь в подборе и консультации. Оформите заказ на нашем сайте, и мы сделаем все возможное, чтобы вы остались довольны нашими услугами.
Технические характеристики ДУЦ-S-01
| ОНК 160М-05 | Датчик усилия цифровой ДУЦ-S аналог ДУЦ-05 |
| ОНК 160М-06 | Датчики усилия цифровой ДУЦ-04; ДУЦ-S аналог ДУЦ-05 |
| ОНК 160М-13 | Датчик усилия цифровой ДУЦ-01 |
| ОНК 160М-14 | Датчики усилия цифровой ДУЦ; ДУЦ-01 |
| ОНК 160М-15 | Датчики усилия цифровой ДУЦ-03 |
| ОНК 160М-16 | Датчики усилия цифровой ДУЦ-02; ДУЦ-03 |
| ОНК 160М-39 | Датчики усилия цифровой ДУЦ-03; ДУЦ-04 |
Аналоги датчиков ДУЦ
|
Датчик |
Аналог |
Номенклатура |
| Датчик усилия цифровой ДУЦ-S | ДУЦ-05 Датчик усилия цифровой | ЛГФИ.404176023-05 |
| Датчик усилия цифровой ДУЦ-S-01 | ДУЦ-06 Датчик усилия цифровой | ЛГФИ.404176023-06 |
| Датчик усилия цифровой ДУЦ-S-04 | ДУЦ Датчик усилия цифровой | ЛГФИ.404176013 |
