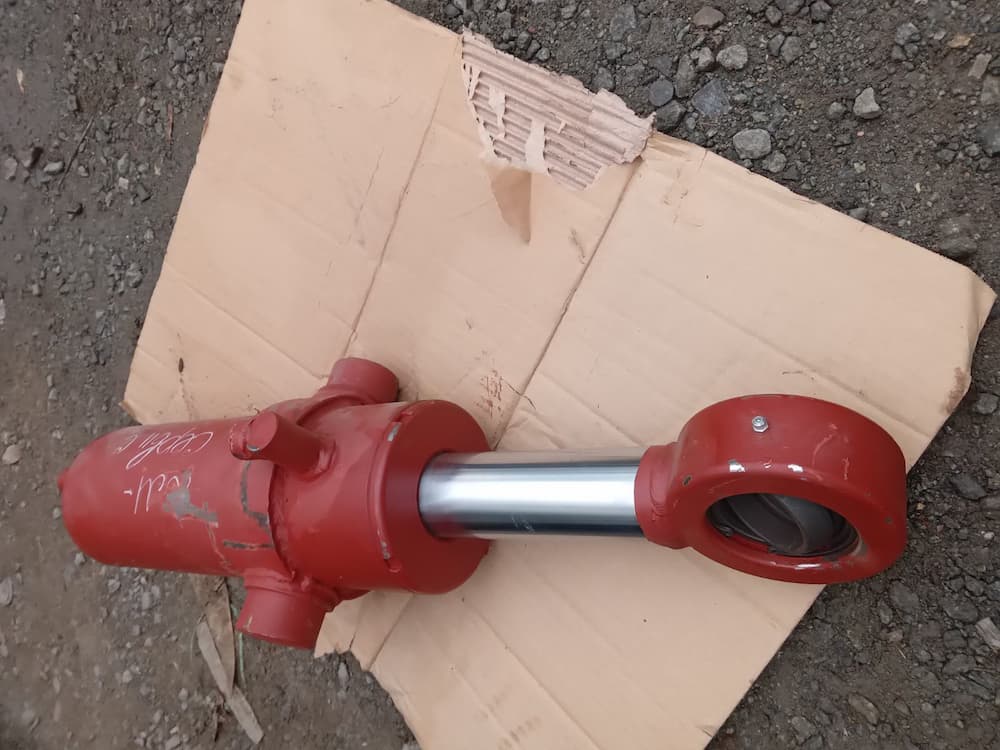

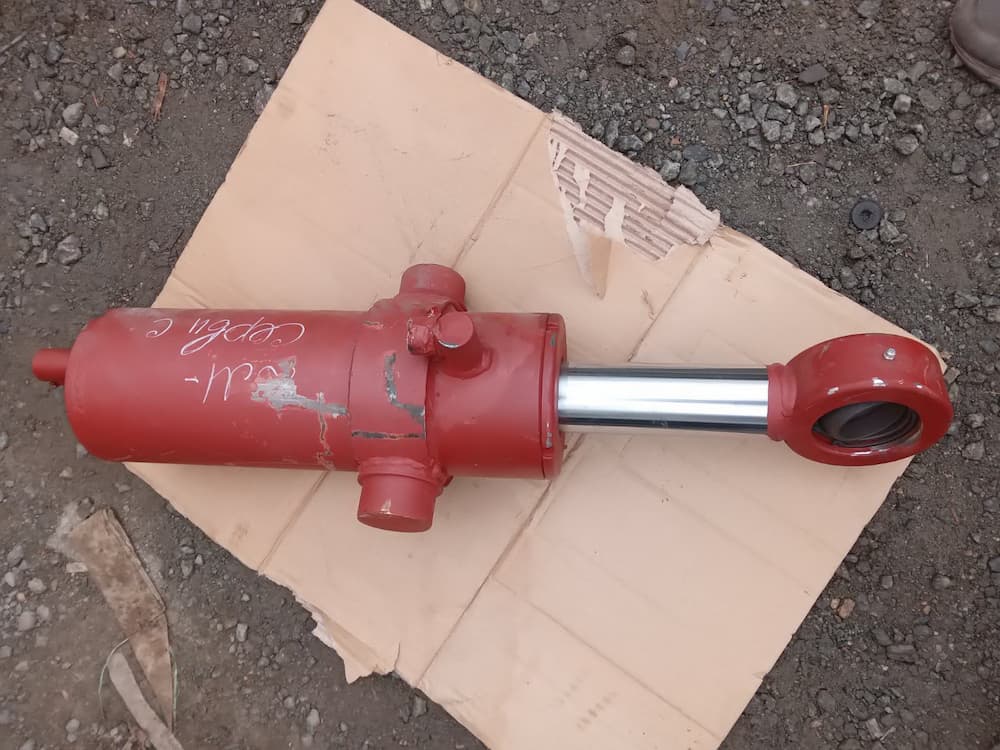

Гидроцилиндр изменения угла отвала ДЗ-98Д.43.02.250 (ГЦ-125.60х255.31 (193))

В продаже гидроцилиндр изменения угла отвала дз-98д.43.02.250, заказать товар вы можете наиболее удобным способом на сайте компании «Машсервис», например, с помощью онлайн консультанта. Гидроцилиндр ДЗ-98Д.43.02.250 грейдера ДЗ-98 по доступной цене от 22 560 руб. мы доставим в любой населенный пункт России и страны СНГ, на запасные части для спецтехники имеется гарантия завода-производителя.

Категория: "Запчасти для автогрейдеров"
Раздел: "Гидроцилиндры ДЗ-98"
Номенклатура: "ДЗ-98Д.43.02.250 (ГЦ-125.60х255.31 (193))"
Техника: "ДЗ-98"

В наличии
Количество:
25 790 руб. Выгода - 12%
от 22 560
Нашли дешевле?
Снизим цену!
Заказать в один клик
Доставка
в любой
регион
России
Гарантия
на все
запчасти
и технику
Товар
в наличии
и готов
к отправке
На эту деталь действует скидка
Консультируем
по этому
товару
Бесплатно
доставим
до ТК

Обозначение  - ГЦ-125.60х255.31 (193)

Что такое поворот (угол резания) отвала

Универсальная и маневренная машина ДЗ-98 для планировки дорожного полотна, путепрокладочных работ, перемещения грунта имеет возможность поворачивать и наклонять основной (передний, грейдерный) отвал под нагрузкой, в процессе выполнения операции с большой массой сыпучего материала. У автогрейдера поворачивается как сама тяговая рама (для выноса рамы есть свой рабочий гидроцилиндр ДЗ-98В.43.03.000), так и меняет свой угол наклона  выдвигаемый в обе стороны грейдерный отвал (для выдвижения отвала – свой цилиндр ДЗ-98В.43.04.000). Для этого нужна надёжная гидравлическая система управления и мощные высококачественные гидроцилиндры.

Отвал может изменять угол наклона относительно продольной оси тяговой рамы, и такой угол называют ещё иногда углом резания, так как во время планировочно-профилировочных работ автогрейдер за несколько проходов срезает почву (грунт). В зависимости от предельных значений угла наклона отвала в положительную и отрицательную сторону отвалы делятся на полноповоротные и неполноповоротные, и в конструкции автогрейдера ДЗ-98Д есть деталь «поворотный круг».

Регулировка угла наклона отвала за счёт гидравлики

В узле поворота, то есть изменения угла, отвала применяется модель гидроцилиндра ДЗ-98Д.43.02.250, которая может иметь также маркировку ГЦ-125.60х255.31 (193). Из этого обозначения мы видим, что внутренний диаметр и диаметр штока поршня сходны с аналогичными характеристиками гидроцилиндров подъёма отвала, выдвижения грейдерного отвала, выноса тяговой рамы, но ход штока гидроцилиндра изменения угла отвала значительно меньше (255 мм). У остальных рабочих гидроцилиндров он составляет 800-1100 мм.

Маркировка ГЦ-125.60х255.31 (193) расшифровывается, помимо вышесказанного, следующим образом:

  • диаметр внутренней гильзы цилиндра – 125 мм;
  • диаметр штока – 60 мм;
  • исполнение цилиндра «31» - корпус с цапфами, шток выполнен с проушиной на конце, в которую ставится шарнирный подшипник;
  • цифра 193 – порядковый номер проекта производителя по разработке и изготовлению той или иной группы гидроцилиндров.

Информация о том, работает ли гидроцилиндр как гидропривод одностороннего или двустороннего действия, в маркировке обычно не отображается. Цилиндр ДЗ-98Д.43.02.250, исходя из способности отвала наклоняться в положительную и отрицательную стороны относительно продольной оси рамы, должен быть двустороннего действия (так же, к примеру, как и гидроусилитель руля автогрейдера).

О производителе гидроцилиндров автогрейдера

Мы работаем с надёжным заводом-изготовителем гидроцилиндров автогрейдера ДЗ-98 с очень большим опытом, высокой культурой производства и контроля качества. Он является производителем, в том числе, всех основных гидроцилиндров многих отечественных автокранов (марки «Ивановец» и других), погрузчиков, трубоукладчиков, кранов-манипуляторов, бульдозеров. Компоненты гидроцилиндров выполняются на высокоточных японских обрабатывающих центрах с ЧПУ Okuma, Mori Seiki, применяется уникальная технология раскатки гильз, объёмная термообработка и закалка штоков.

Пример маркировки ГЦ-125.60х255.31 (193)
ДЗ-98Д.43.02.250
Ход S, мм 255
L, мм 635
Масса, кг 49,5
Наименование гидроцилиндра Изменение угла резания
Усилие на штоке, кН (кгс), толкающее 196,2 (19625)
Усилие на штоке, кН (кгс), тянущее 151,0 (15103)
Давление МПа, Ном. 16
Давление МПа, Макс. 20
