Вольтметр

Вольтметр относится к группе измерительных приборов, предназначен для определения напряжения в электросетях переменного и постоянного тока. При выборе необходимой модели вольтметра обращают внимание на следующие основные параметры данных приборов:

• максимальное рабочее напряжение (диапазон измеряемых значений);
• номинальная частота;
• класс точности;
• климатическое исполнение;
• габаритные размеры.

Все представленные вольтметры можно разделить на две группы: приборы с магнитоэлектрическим и электромагнитным измерительным механизмом. К первой группе относятся вольтметры с маркировкой «М» и представляют конструкцию из постоянного магнита с подвижной рамкой-катушкой. Формируемое постоянным магнитом поле, взаимодействует с магнитным полем рамки, через которую пропускают измеряемый ток, в результате чего рамка отклоняется. Одновременно происходит отклонение показывающей стрелки, которая находится на одной оси с рамкой. Нулевая отметка, в зависимости от варианта исполнения, может располагаться в начале или в середине измерительной шкалы. К этой же группе принадлежит вольтамперметр ВА-240 - универсальное устройство, показывающее значение силы тока и напряжение.

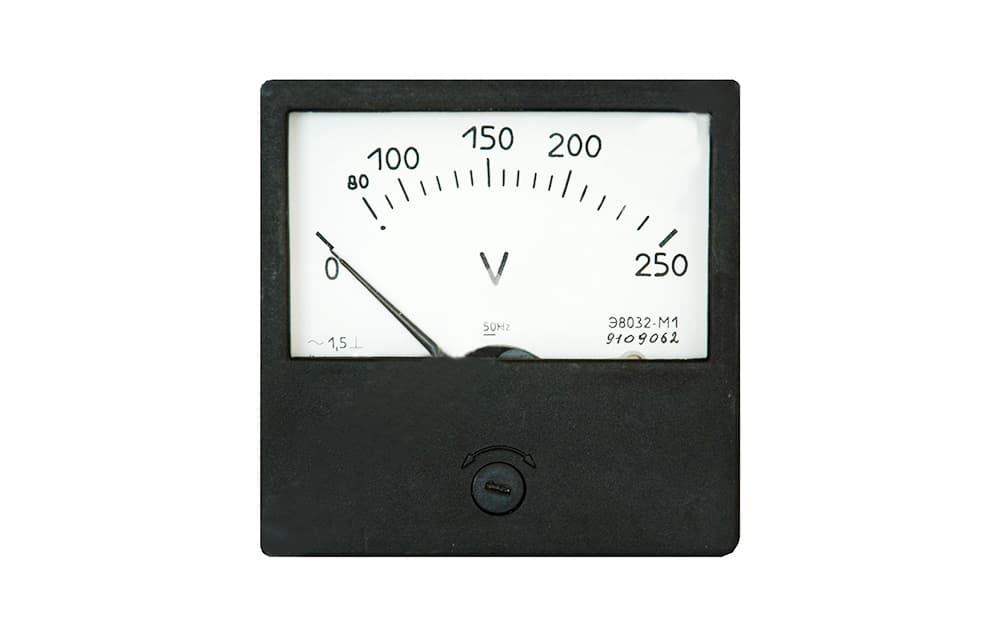

В другую группу входят вольтметры, содержащие в обозначении литеру «Э» и обладают измерительным механизмом с неподвижной катушкой и стальным сердечником. При пропускании электрического тока по катушке возникает крутящий момент, заставляющий сердечник поворачиваться относительно катушки. Вместе с сердечником происходит и вращение оси, на которой установлен стрелочный механизм.

Важно отметить, что вольтметры с электромагнитной измерительной системой отличаются неравномерной шкалой, но, в тоже время, имеют большой диапазон измеряемых значений напряжения и обладают способностью выдерживать значительные перегрузки.

Для увеличения диапазона применяют подключение с внешним добавочным сопротивлением или через измерительный трансформатор с известным вторичным напряжением; при этом, следует строго придерживаться рекомендаций, указанных в паспорте на прибор.

Измерительный блок каждого вольтметра заключен в пластмассовый корпус, который обладает пыле и водоотталкивающими свойствами.
