Гидромоторы MS полное техническое описание, характеристики и руководство по выбору
Гидромоторы серии MS — это надёжные гидравлические двигатели орбитального типа, широко применяемые в промышленном оборудовании, строительной технике, сельскохозяйственных машинах и мобильных гидросистемах. Благодаря компактной конструкции, высокому крутящему моменту и широкому выбору исполнений, гидромоторы MS стали стандартом для систем, требующих плавного вращения и точного управления скоростью.
В данной статье мы подробно рассмотрим технические характеристики всей линейки гидромоторов MS, разберём систему маркировки, типы монтажа и исполнения вала, а также предоставим полные таблицы параметров для правильного подбора оборудования.

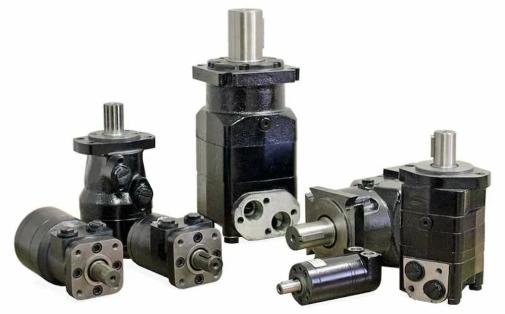

Общие сведения о гидромоторах MS
Гидромоторы серии MS представляют собой героторные (орбитальные) гидравлические двигатели с внутренним зацеплением. Принцип работы основан на вращении ротора внутри статора под действием давления рабочей жидкости, что обеспечивает преобразование гидравлической энергии в механическую.
Ключевые преимущества гидромоторов MS
- Высокий крутящий момент при низких оборотах — до 990 Нм
- Компактные габариты — идеальны для ограниченного пространства
- Широкий диапазон рабочих объёмов — от 80 до 565 см³
- Плавное вращение даже на минимальных скоростях (от 5 об/мин)
- Реверсивность — работа в обоих направлениях без переналадки
- Разнообразие монтажных исполнений — 8 типов крепления
- Устойчивость к нагрузкам — работа при давлении до 275 бар
Области применения
| Отрасль | Примеры применения |
|---|---|
| Строительная техника | Привод поворотных механизмов, лебёдки, конвейеры |
| Сельское хозяйство | Приводы жаток, разбрасыватели, кормосмесители |
| Коммунальная техника | Щёточное оборудование, снегоуборщики |
| Промышленное оборудование | Станки, прессы, упаковочные линии |
| Лесозаготовительная техника | Харвестеры, форвардеры, манипуляторы |
| Морское и судовое оборудование | Лебёдки, рулевые машины |
Основные технические характеристики гидромоторов MS
Ниже представлены общие технические параметры, характерные для всей серии гидромоторов MS:
| Параметр | Значение |
|---|---|
| Максимальный рабочий объём | 564,9 см³ |
| Максимальные обороты | 1000 об/мин |
| Максимальный крутящий момент (постоянный) | 850 Нм |
| Максимальный крутящий момент (пиковый) | 990 Нм |
| Максимальная мощность на валу | 23 кВт |
| Максимальный перепад давления (постоянный) | 210 бар |
| Максимальный перепад давления (пиковый) | 275 бар |
| Максимальный расход рабочей жидкости | 90 л/мин |
| Минимальные устойчивые обороты | 5 об/мин |
| Допустимая радиальная нагрузка на вал | 500 Н |
| Тип рабочей жидкости | Минеральные масла HLP (DIN 51524) или HM (ISO 6743/4) |
| Температурный диапазон эксплуатации | от -40°C до +140°C |
| Оптимальная вязкость масла | 20–75 мм²/с |
| Требования к фильтрации | ISO code 20/16 (рекомендуется фильтр 25 мкм) |
Важно: Указанные максимальные значения относятся к наиболее производительным моделям серии. Конкретные параметры зависят от выбранного типоразмера гидромотора.
Структура условного обозначения гидромоторов MS
Правильная расшифровка маркировки гидромотора MS позволяет точно определить его конфигурацию и технические возможности. Обозначение строится по следующей схеме:
MS [Тип монтажа] [Тип портов] [Рабочий объём] [Исполнение вала] [Уплотнение] [Резьба] [Направление тормоза]Расшифровка элементов обозначения
Тип монтажа (крепления фланца)
| Код | Описание |
|---|---|
| (пусто) | Монтажный фланец SAE A-4 (стандартный) |
| A | Монтажный фланец SAE A-2, 2 отверстия |
| F | Монтаж по типу магнето, 4 отверстия |
| Q | Неразвёрнутая площадка, 4 отверстия |
| B | Мотор с барабанным тормозом |
| S | Короткий монтаж |
| V | Очень короткий монтаж |
| U | Ультракороткий монтаж |
| W | Конусная посадка вала |
Тип портов (гидравлических присоединений)
| Код | Описание |
|---|---|
| (пусто) | Боковое расположение (на одной из сторон мотора) |
| E | Задний подвод (с торца мотора) |
Код рабочего объёма
| Код | Фактический объём |
|---|---|
| 80 | 80,5 см³ |
| 100 | 100,0 см³ |
| 125 | 125,7 см³ |
| 160 | 159,7 см³ |
| 200 | 200,0 см³ |
| 250 | 250,0 см³ |
| 315 | 314,9 см³ |
| 400 | 397,0 см³ |
| 475 | 474,6 см³ |
| 525 | 522,7 см³ |
| 565 | 564,9 см³ |
Исполнение вала
| Код | Описание |
|---|---|
| (пусто) | Для исполнений монтажа B, S, U, V |
| C | Ø32 мм, призматическая шпонка A10×8×45 DIN6885 |
| CO | Ø1 1/4", призматическая шпонка (дюймовый) |
| K | Ø35 мм, конусный вал, шпонка B6×6×20 DIN6885 |
| SL | Ø34,85 мм, шлицевой вал DIN 9611 |
| SH | Ø1 1/4", шлицевой вал 14T ANSI B92.1-1970 |
| SA | 7/8"-13T, шлицевой вал ANSI B92.1-1970 |
Тип уплотнения вала
| Код | Описание |
|---|---|
| (пусто) | Стандартное (для пониженного давления) |
| U | Усиленное (для повышенного давления) |
Присоединение к портам
| Код | Описание |
|---|---|
| (пусто) | Резьба BSPP (ISO 228) |
| M | Метрическая резьба (ISO 262) |
Направление тормоза (только для MSB)
| Код | Описание |
|---|---|
| /R | Правое направление |
| /L | Левое направление |
Пример расшифровки обозначения
MSF E 200 C U M означает:
- MS — серия гидромотора
- F — монтаж по типу магнето
- E — задний подвод портов
- 200 — рабочий объём 200 см³
- C — вал Ø32 мм со шпонкой
- U — усиленное уплотнение вала
- M — метрическая резьба портов
Типы монтажа гидромоторов MS
Выбор типа монтажа определяется конструктивными особенностями оборудования, в которое устанавливается гидромотор. Серия MS предлагает 8 вариантов крепления:
Стандартный монтаж (без обозначения)
Монтажный фланец SAE A-4 — наиболее распространённый вариант, обеспечивающий надёжное крепление в стандартных гидросистемах.
A-монтаж
Фланец SAE A-2 с двумя крепёжными отверстиями. Применяется при ограниченном доступе к месту установки.
F-монтаж (магнето)
Четыре крепёжных отверстия, расположенных по типу магнето. Обеспечивает равномерное распределение нагрузки.
Q-монтаж
Неразвёрнутая монтажная площадка с четырьмя отверстиями. Используется для специфических применений.
B-монтаж (с тормозом)
Гидромотор со встроенным барабанным тормозом. Незаменим для механизмов, требующих фиксации положения при отключении давления.
S-монтаж (короткий)
Укороченная конструкция для установки в ограниченном пространстве.
V-монтаж (очень короткий)
Ещё более компактное исполнение для критически ограниченных габаритов.
U-монтаж (ультракороткий)
Минимальная длина корпуса — оптимальный выбор при жёстких ограничениях по глубине установки.
W-монтаж
Конусная посадка вала — специальное исполнение для особых условий передачи крутящего момента.
Варианты исполнения вала гидромоторов MS
Правильный выбор исполнения вала критически важен для надёжной передачи крутящего момента на рабочий механизм:
C-вал (цилиндрический метрический)
- Диаметр: 32 мм
- Шпонка: призматическая A10×8×45 по DIN6885
- Применение: стандартные промышленные редукторы и муфты
CO-вал (цилиндрический дюймовый)
- Диаметр: 1 1/4" (31,75 мм)
- Шпонка: призматическая
- Применение: оборудование с дюймовыми посадками
K-вал (конусный)
- Диаметр: 35 мм
- Конусность: стандартная
- Шпонка: B6×6×20 по DIN6885
- Применение: высоконагруженные соединения, требующие лёгкого демонтажа
SL-вал (шлицевой метрический)
- Диаметр: 34,85 мм
- Стандарт: DIN 9611
- Применение: передача высокого крутящего момента, реверсивные нагрузки
SH-вал (шлицевой дюймовый 14T)
- Диаметр: 1 1/4"
- Профиль: 14 зубьев по ANSI B92.1-1970
- Применение: американское и канадское оборудование
SA-вал (шлицевой дюймовый 13T)
- Диаметр: 7/8"
- Профиль: 13 зубьев по ANSI B92.1-1970
- Применение: компактные приводы с дюймовым стандартом
Подробные технические характеристики по моделям
Ниже представлена полная сравнительная таблица технических параметров всех гидромоторов серии MS:
Основные рабочие параметры
| Параметр | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочий объём, см³ | 80,5 | 100 | 125,7 | 159,7 | 200 | 250 | 314,9 | 397 | 474,6 | 522,7 | 564,9 |
Максимальная скорость вращения
| Режим | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Постоянный, об/мин | 810 | 750 | 600 | 470 | 375 | 300 | 240 | 190 | 160 | 145 | 130 |
| Кратковременный, об/мин | 1000 | 900 | 720 | 560 | 450 | 360 | 290 | 230 | 190 | 175 | 160 |
Максимальный крутящий момент
| Режим | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Постоянный, Нм | 240 | 305 | 375 | 490 | 610 | 720 | 825 | 865 | 850 | 850 | 850 |
| Кратковременный, Нм | 310 | 390 | 490 | 600 | 720 | 870 | 1000 | 990 | 990 | 990 | 990 |
Максимальная мощность на валу
| Режим | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Постоянная, кВт | 15,5 | 18 | 18 | 16,5 | 16,5 | 14,5 | 15 | 11 | 8,4 | 7,6 | 6,9 |
| Кратковременная, кВт | 19,5 | 22,8 | 22,5 | 23 | 22 | 18 | 17 | 12,5 | 11,3 | 10,4 | 9,6 |
Максимальный перепад давления
| Режим | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Постоянный, бар | 210 | 210 | 210 | 210 | 210 | 200 | 200 | 160 | 130 | 115 | 105 |
| Кратковременный, бар | 275 | 275 | 275 | 275 | 275 | 250 | 240 | 190 | 150 | 135 | 125 |
| Пиковый, бар | 295 | 295 | 295 | 295 | 295 | 270 | 260 | 210 | 170 | 155 | 145 |
Максимальный расход рабочей жидкости
| Режим | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Постоянный, л/мин | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Кратковременный, л/мин | 80 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
Давление на входе и выходе
| Параметр | Все модели MS |
|---|---|
| Макс. давление на входе (постоянное) | 230 бар |
| Макс. давление на входе (кратковременное) | 295 бар |
| Макс. давление на входе (пиковое) | 300 бар |
| Макс. давление на выходе (постоянное) | 140 бар |
| Макс. давление на выходе (кратковременное) | 175 бар |
| Макс. давление на выходе (пиковое) | 210 бар |
Пусковые характеристики
| Параметр | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стартовое давление (без нагрузки), бар | 12 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Мин. стартовый момент (пост.), Нм | 180 | 230 | 290 | 370 | 470 | 560 | 710 | 710 | 710 | 710 | 710 |
| Мин. стартовый момент (кратковр.), Нм | 235 | 300 | 380 | 460 | 560 | 700 | 850 | 840 | 840 | 840 | 840 |
| Минимальная скорость, об/мин | 10 | 10 | 8 | 8 | 6 | 6 | 5 | 5 | 5 | 5 | 5 |
Масса гидромоторов по исполнениям
| Исполнение | MS 80 | MS 100 | MS 125 | MS 160 | MS 200 | MS 250 | MS 315 | MS 400 | MS 475 | MS 525 | MS 565 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS(F), кг | 9,9 | 10,1 | 10,4 | 10,8 | 11,2 | 11,7 | 12,4 | 13,1 | 14,1 | 14,6 | 15,0 |
| MSW, кг | 10,4 | 10,6 | 10,9 | 11,3 | 11,7 | 12,2 | 12,9 | 13,8 | 14,6 | 15,1 | 15,5 |
| MSS, кг | 7,9 | 8,1 | 8,4 | 8,8 | 9,2 | 9,7 | 10,4 | 11,3 | 12,1 | 12,6 | 13,0 |
| MSV, кг | 5,8 | 6,0 | 6,3 | 6,7 | 7,1 | 7,6 | 8,3 | 9,2 | 10,0 | 10,5 | 10,9 |
| MSQ, кг | 10,3 | 10,5 | 10,8 | 11,2 | 11,6 | 12,1 | 12,8 | 13,7 | 14,5 | 15,0 | 15,4 |
| MSB, кг | 16,9 | 17,1 | 17,4 | 17,8 | 18,2 | 18,7 | 19,4 | 20,3 | 21,1 | 21,6 | 23,0 |
Габаритные размеры гидромоторов MS
Размеры стандартных исполнений MS(F, A)
| Модель | L, мм | L₂, мм | LE*, мм |
|---|---|---|---|
| MS 80 | 168 | 124 | 173 |
| MS 100 | 171 | 128 | 177 |
| MS 125 | 176 | 132 | 181 |
| MS 160 | 182 | 138 | 187 |
| MS 200 | 189 | 145 | 194 |
| MS 250 | 197 | 154 | 203 |
| MS 315 | 209 | 165 | 214 |
| MS 400 | 223 | 179 | 228 |
| MS 475 | 237 | 193 | 242 |
| MS 525 | 229 | 185 | 234 |
| MS 565 | 235 | 191 | 240 |
*LE — длина при заднем подводе портов (исполнение E)
Размеры исполнений MSW (конусная посадка)
| Модель | L, мм | L₂, мм | LE*, мм | L₁, мм |
|---|---|---|---|---|
| MSW 80 | 129 | 87 | 138 | 14,0 |
| MSW 100 | 133 | 91 | 142 | 17,4 |
| MSW 125 | 137 | 95 | 146 | 21,8 |
| MSW 160 | 143 | 101 | 152 | 27,8 |
| MSW 200 | 150 | 108 | 159 | 34,8 |
| MSW 250 | 159 | 117 | 168 | 43,5 |
| MSW 315 | 170 | 128 | 179 | 54,8 |
| MSW 400 | 184 | 143 | 194 | 69,4 |
| MSW 475 | 198 | 156 | 207 | 82,6 |
| MSW 525 | 190 | 148 | 199 | 74,5 |
| MSW 565 | 196 | 154 | 205 | 80,2 |
Рекомендации по выбору и эксплуатации гидромоторов MS
Как правильно выбрать гидромотор MS
1. Определите требуемый крутящий момент
Рассчитайте необходимый момент на валу с учётом:
- Момента сопротивления рабочего механизма
- Коэффициента запаса (обычно 1,2–1,5)
- Режима работы (постоянный или кратковременный)
2. Рассчитайте рабочий объём
Используйте формулу:
V = (2π × M) / (Δp × η)где:
- V — рабочий объём (см³)
- M — крутящий момент (Нм)
- Δp — перепад давления (бар)
- η — механический КПД (≈0,9)
3. Выберите тип монтажа
Учитывайте:
- Доступное пространство для установки
- Способ крепления к раме/корпусу
- Необходимость встроенного тормоза
4. Определите исполнение вала
Выбирайте на основе:
- Типа соединения с рабочим органом
- Стандарта оборудования (метрический/дюймовый)
- Величины передаваемого момента
Требования к рабочей жидкости
| Параметр | Рекомендуемое значение |
|---|---|
| Тип масла | HLP по DIN 51524 или HM по ISO 6743/4 |
| Вязкость при рабочей температуре | 20–75 мм²/с |
| Оптимальная вязкость | 30–50 мм²/с |
| Класс чистоты | ISO 20/16 или лучше |
| Размер фильтрующего элемента | 25 мкм (рекомендуется) |
| Температура масла | от -40°C до +140°C |
Правила эксплуатации
- Перед первым запуском заполните корпус гидромотора рабочей жидкостью
- Избегайте сухого пуска — это приводит к преждевременному износу
- Контролируйте чистоту масла — загрязнения сокращают ресурс
- Не превышайте максимальные параметры — работа в номинальных режимах увеличивает срок службы
- Регулярно проверяйте герметичность соединений и уплотнений
- При длительных простоях консервируйте гидромотор согласно инструкции
Типичные неисправности и их причины
| Неисправность | Возможные причины |
|---|---|
| Снижение момента | Износ пары статор-ротор, внутренние утечки |
| Повышенный шум | Кавитация, засорение фильтра, износ подшипников |
| Перегрев | Недостаточный расход, повышенное давление |
| Утечка по валу | Износ или повреждение сальника |
| Неравномерное вращение | Воздух в системе, износ распределителя |
Заключение
Гидромоторы серии MS — это универсальное решение для широкого спектра задач, требующих надёжного гидравлического привода. Линейка из 11 типоразмеров с рабочим объёмом от 80 до 565 см³ позволяет подобрать оптимальную модель для любого применения.
Ключевые преимущества выбора гидромоторов MS:
- Широкий модельный ряд — 11 типоразмеров
- Множество исполнений — 8 типов монтажа, 6 вариантов вала
- Высокие характеристики — момент до 990 Нм, давление до 275 бар
- Компактность — минимальные габариты при максимальной мощности
- Надёжность — проверенная конструкция, длительный ресурс
При выборе гидромотора MS рекомендуем обращаться к специалистам для точного расчёта параметров и подбора оптимальной конфигурации под конкретные условия эксплуатации.
