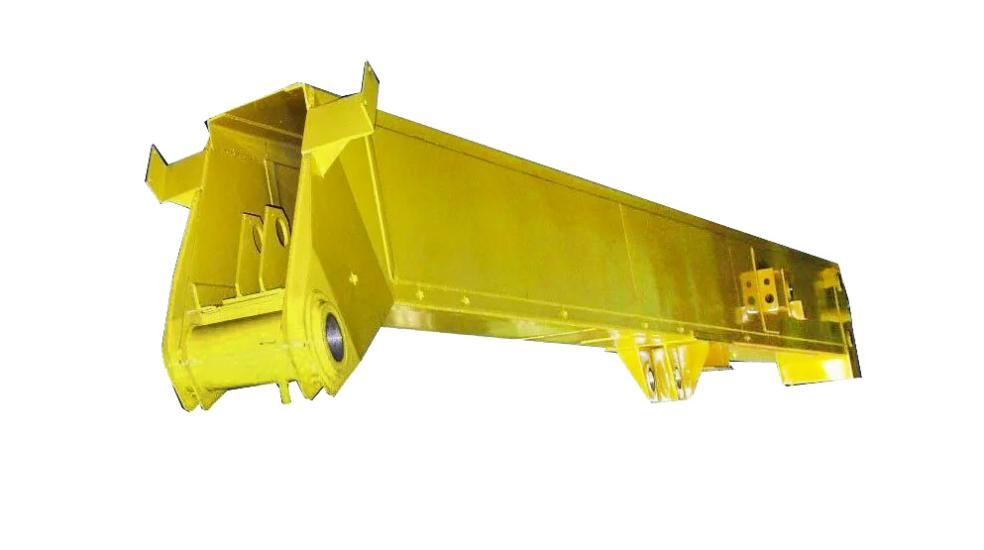

Фото

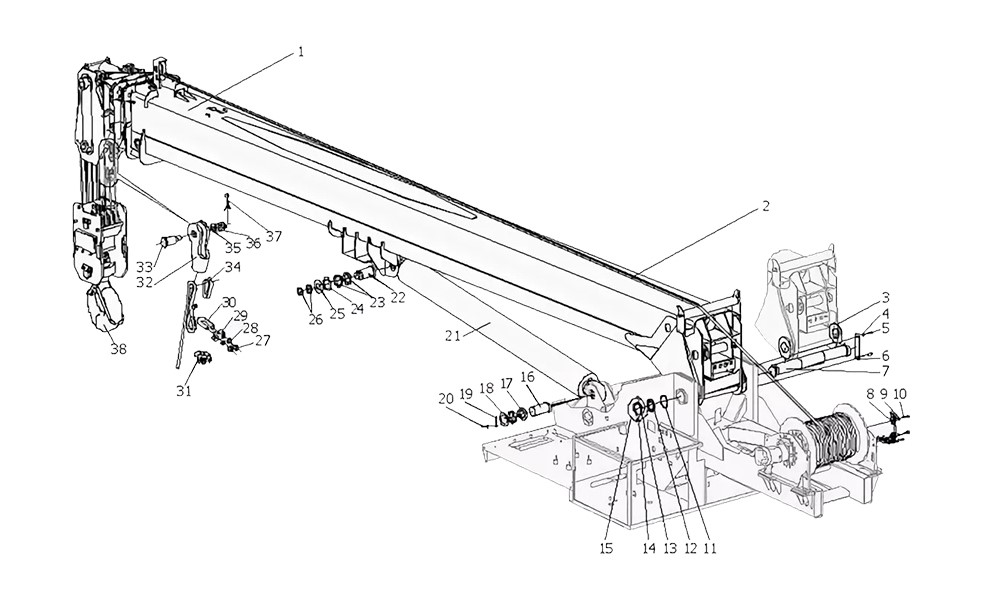

Чертеж

Основание стрелы КС-55713-1.63.500

В наличии основание стрелы кс-55713-1.63.500 для установки стрелы КС-55713-1В.63.000-1 Галичанин КС-55713-1В, купить товар вы можете наиболее удобным способом на сайте компании «Машсервис», например, с помощью формы заявки ниже. Запчасть кс-55713-1.63.500 по привлекательной цене от 320 000 руб. мы отгрузим в любой населенный пункт России и страны СНГ, на детали и комплектующие для спецтехники имеется гарантия производителя.

Категория: "Запчасти автокранов"
Раздел: "Стрела телескопическая"
Номенклатура: "КС-55713-1.63.500"
Техника: "КС-55713-1В"

Есть в наличии
Выберите количество:
330 000 руб. Выгода - 3%
от 320 000
Заказать в один клик
Нашли дешевле?
Снизим цену!
Доставка
в любой
регион
России
Гарантия
на всю
продукцию
и технику
Товар
в наличии
и готов
к отправке
На эту деталь действует скидка
Бесплатно консультируем
по этому
товару
Бесплатно
доставим
до ТК

Основание стрелы КС-55713-1.63.500 изготавливается для использования в составе 3-х секционной телескопической стрелы (длина 21,7 м) автомобильных кранов «Галичанин» модели КС-55713-1 грузоподъемностью 25 тонн.

Основание – нижняя секция телескопической стрелы с гидравлическим раздвижением секций. Называется также основной, корневой или опорной секцией. Профиль секции –прямоугольный в виде пустотелой коробки. Детали основания вырезаются из стального листового и фасонного (уголок) проката. В качестве материала для изготовления основания применяется качественная конструкционная сталь хорошей свариваемостью 10ХНСД.

Основание стрелы устанавливается в портал поворотной рамы автокрана. В полость основания помещаются секции стрелы. На внутренних стенках размещаются ползуны скольжения, по которым скользит секции. Движением основания определяется направление главных крановых операций: поворот стрелы в горизонтальной плоскости, телескопирование стрелы и изменение угла наклона (подъем-опускание стрелы).

Наружная поверхность основания служит для установки датчиков и иных вспомогательных устройств.

Основание стрелы КС-55713-1.63.500 – это сварная металлоконструкция в виде пустотелого параллелепипеда. Сваривается из четырех листовых заготовок. В стыки листов для повышения жесткости ввариваются уголки.  Для предотвращения потери устойчивости профиля и вспучивания листов при нагружении максимальным грузовым моментом к боковым стенкам привариваются накладки и ребра жесткости. Место приварки – средняя линия напряжений при максимальной нагрузке. Масса изделия увеличивается, однако основания такого исполнения проще в изготовлении и значительно дешевле оснований гексагонального и овоидного профиля.

Основание стрелы КС-55713-1.63.500 устанавливается в портал поворотной рамы автокрана. Для крепления предназначена трапецеидальная пята. В малом основании трапеции расположена серьга с раструбом. В раструб и проушины поворотной платформы вставляется ось с опорами скольжения. Для фиксирования оси применены оседержатели и гайки.

В боковых стенках основания выполнены отверстия под ось крепления гидроцилиндра выдвижения средней секции. Снизу к основанию приварены кронштейны для установки силовой гидравлики подъема стрелы. На внутренних поверхностях трения основания и средней секции устанавливаются полиамидные плиты скольжения для снижения потерь трения при раздвижении стрелы.

В верхней части основания устанавливается фланец крепления плит скольжения и упоров-ограничителей.
