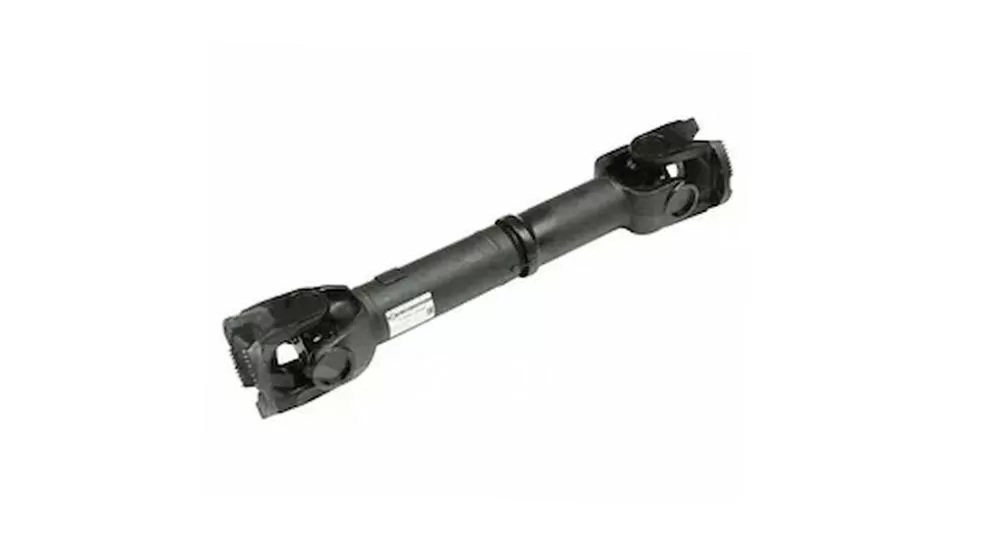

Вал карданный заднего моста (L=820 мм) (с торцевыми шлицам) 6361ЯХ-2201010
На складе в наличии вал карданный заднего моста (l=820 мм) (с торцевыми шлицам) 6361ях-2201010, приобрести товар вы можете наиболее легким способом на сайте компании «Машсервис», например, с помощью онлайн консультанта. Запчасть 6361ях-2201010 по лучшей цене от 11 556 руб. мы отгрузим в любой населенный пункт России и страны СНГ, на комплектующие для спецтехники имеется гарантия завода-изготовителя.
Категория: Урал
Подкатегория: Карданная передача
Номенклатура: 6361ЯХ-2201010
Спецтехника: Урал
Код товара: 58438
16 900 руб.
Выгода - 31%
Применяется в трансмиссии грузовых автомобилей повышенной проходимости с колесной формулой 8х8 (с промежуточной опорой) Урал-4320, Урал-4320-48, Урал-5323, Урал-6361.
Назначение 6361ЯХ-2201010 и конструкция
Карданный вал 6361ЯХ-2201010 предназначен для сообщения вращающего момента и мощности между ведущими мостами при изменении их взаимного расположения (расстояния и угла). Гибкость кинематической связи обеспечивается карданными шарнирами – устройствами с двумя степенями свободы. Еще одна степень свободы – осевая, обеспечивается устройством изменения длины вала – свободно скользящим шлицевым сопряжением.
Для изготовления карданного вала применяют тонкостенную трубу. К концам трубы приваривают вилку с ушками под подшипники крестовины и шлицевую втулку. В шлицевые пазы втулки свободно входят шлицы скользящей вилки. Для уменьшения трения и увеличения срока службы передачи на поверхности скольжения шлицевой втулки наносится защитное покрытие из полимерного материала Рильсан, отличающегося низким коэффициентом трения по стали и повышенной стойкостью к истиранию. Шлицы вилки получают методом холодного накатывания, что обеспечивает дополнительное поверхностное упрочнение без термообработки.
Повышение эксплуатационной надежности карданного вала: его конструкция усилена торцевыми шлицами на фланцах (шлицы по ISO 12667) и уплотнением скользящего сочленения телескопической защитой с полиуретановым кольцом.
Главная специфическая задача карданной передачи – обеспечение гибкой кинематической связи между промежуточным (средним) и задним мостом при их несоосоности и переменном расстоянии.
Однако, при равномерной частоте вращения ведущего вала 1 вал 2 будет вращаться с неравномерной частотой. Он будет то обгонять первый вал, то отставать от него. Вследствие этого элементы трансмиссии, приводимые в движение валом 2, будут испытывать дополнительные нагрузки, изменяющиеся вместе с циклом неравномерности. Величина этих нагрузок возрастает вместе с увеличением угла между валами и при 200 может превысить значение передаваемого вращающего момента, что чревато разрушением деталей передачи.
Для того, чтобы устранить неравномерное вращение вторичного вала, карданные шарниры устанавливают так, чтобы углы a1 и a2 (смотри рисунок в галерее) были равны, вилки шарниров вала 2 должны располагаться в одной плоскости.
Чтобы обеспечить эффективную выработку технического ресурса вала в пределах заявленной разработчиками живучести (500 тыс. км пробега) необходимо выполнять простые правила эксплуатации и обслуживания:
- Не перегружать автомашину, особенно, в тяжелых условиях работы.
- Устанавливать на автомобиль только предварительно отбалансированный вал, балансировку проводят на стендах динамической балансировки (частота вращения 2 000 об-1), для устранения дисбаланса приваривать специально подготовленные пластины мерной массы.
- При установке вала следить за расположением шарниров в одной плоскости (выставлять по меткам).
|
Фланец |
103-2201023-22 (с торцовыми шлицами) |
|
Соединение с фланцем |
4 (8) отверстия х 13 мм |
|
Диаметр расположения отверстий, мм |
130 |
|
Крестовина (для вилки |
5320-2201025-10 (крепление стопорными кольцами). |
|
Подшипники крестовины:
|
39 25 |
Купить Вал карданный заднего моста (L=820 мм) (с торцевыми шлицам) 6361ЯХ-2201010
Вал карданный заднего моста (L=820 мм) (с торцевыми шлицам) 6361ЯХ-2201010 можно купить по цене 11 556 руб. Запчасть 6361ЯХ-2201010 находится в категории Карданная передача, раздел Урал, код товара 58438. Устанавливается, применяется и используется согласно руководства использования завода производителя, технические характеристики 6361ЯХ-2201010 соответствуют заявленным. Подберите интересующий товар и купите его в нашем магазине по выгодной цене 2024 года.
Если вам нужна эта запчасть обращайтесь к нам. Позвоните по телефону ☎ 8 (800) 511-80-74 и сделайте заказ (звонок бесплатный), или напишите нам удобным для вас способом, через мессенджеры или формы обратной связи, по необходимости наши менеджеры свяжутся с Вами, сделают уточнения, подготовят заявку и пришлют официальный ответ на Вашу почту. Кроме того, наша компания не только продает Запчасти для автомобилей, но и занимается подбором, предложим все возможные аналоги.
Указанная на Вал карданный заднего моста (L=820 мм) (с торцевыми шлицам) 6361ЯХ-2201010 цена 11556 руб., может незначительно отличаться от стоимости, указанной на официальном сайте компании Машсервис. Это связано с повышением цены завода изготовителя. Точная стоимость 58438 будет предоставлена менеджером после уточнения у производителя. Для обратной связи с Вами закажите обратный звонок позвоните или напишите нам. Если у Вас возникли вопросы про технические характеристики или другие комплектующие детали Урал которые не вошлми в раздел Карданная передача, мы готовы на них ответить, подобрать аналоги и заменители, если это необходимо.
Для того, чтобы заказать необходимую запчасть 6361ЯХ-2201010 Вам не обязательно приезжать к нам в головной офис в Челябинске. Наши филиалы находятся в разных городах России - Москве, Санкт-Петербурге, Екатеринбурге, Перми, Красноярске, Уфе, Казани, Тюмени, Нур-Султан. Мы готовы доставить Вашу покупку в любой город России, а также в страны СНГ - Казахстан, Белорусию, Армению, Киргизию, Узбекистан, Азербайджан, Молдову, Украину.
Если у вас остались какие-то вопросы по данному товару или вы хотели бы уточнить некоторые моменты, то не стесняйтесь обращаться к нашим специалистам. Наша компания всегда готова помочь вам в выборе нужной запчасти Урал и ответит даже на самый сложный вопрос. Купить Вал карданный заднего моста (L=820 мм) (с торцевыми шлицам) 6361ЯХ-2201010 можно по выгодной цене 11556 рублей с доставкой по России. Быстрая помощь в подборе и консультации. Оформите заказ на нашем сайте, и мы сделаем все возможное, чтобы вы остались довольны нашими услугами.
Технические характеристики 6361ЯХ-2201010
|
Типоразмер |
VI |
|
Обозначение |
6361ях-2201010 |
|
Исполнение |
Схема 12 |
|
Передаваемый крутящий момент, Нм:
|
8000 10 000 |
|
Труба заготовки |
82х3,5 |
|
Минимальная длина вала, мм |
820 |
|
Длина хода телескопического шарнира, мм |
100 |
|
Максимальный угол поворота шарнира a, град |
30 |
|
Масса вала, кг |
33 |
