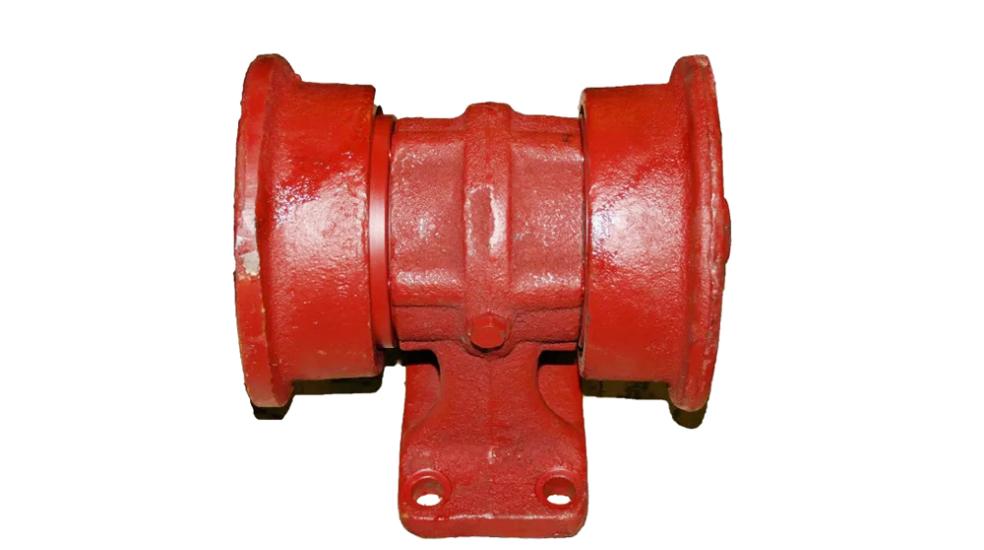

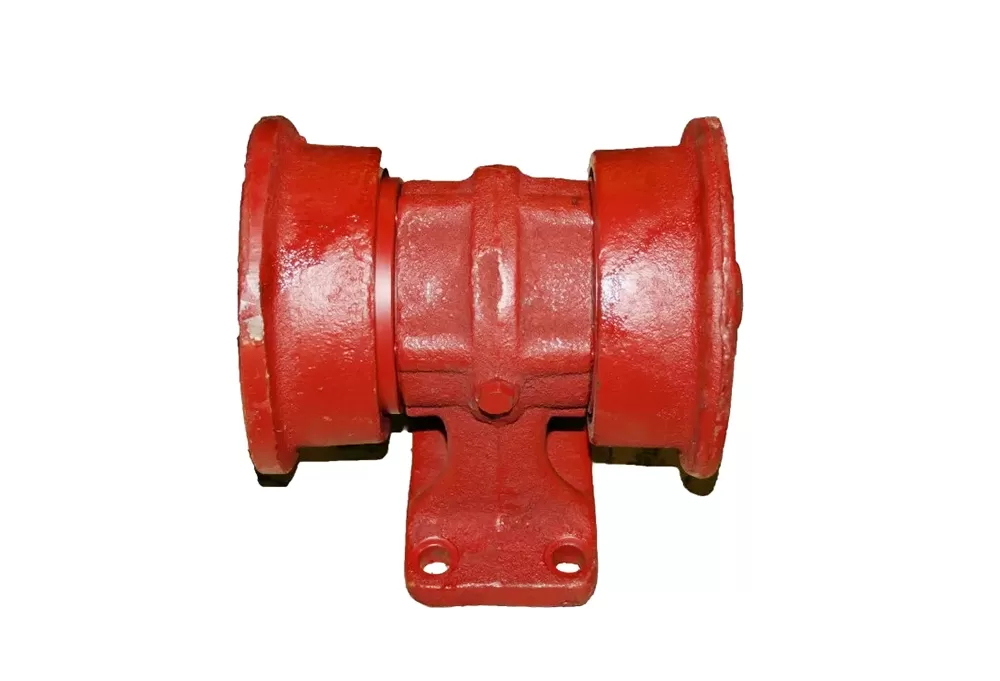

Каток поддерживающий 24-21-171СП
Каток поддерживающий 24-21-171СП чертеж

Каток поддерживающий 24-21-171СП

цена от 14 500

В продаже каток поддерживающий 24-21-171сп (на т-130, т-170), приобрести товар вы можете любым быстрым способом на сайте компании «Машсервис», например, с помощью онлайн консультанта. Товар по доступной цене от 14 500 руб. мы отправим в любой населенный пункт России и страны СНГ, на запасные части для спецтехники имеется гарантия производителя.

Внимание: Актуальность цен уточняйте у менеджеров
Название: Каток поддерживающий 24-21-171СП
Раздел: Запчасти для бульдозеров
Категория: Тележки и гусеницы
Подкатегория: Каток поддерживающий
Номенклатура: 24-21-171СП
Техника: Б10М, Т-130, Т-170
Код товара: 386173
Есть в наличии

19 000 руб. Выгода - 23%

от 14 500 ₽
Купить
Заказать в один клик
Нашли дешевле?
Снизим цену!
Доставка
по всей
России
Гарантия
на всю
продукцию
В наличии
и готов
к отправке
На запчасть
действует
скидка
Бесплатно подбираем и консультируем
Бесплатно
доставим
до ТК

Применяется на технике Т-130, Т-170

Каток поддерживающий 24-21-171СП – это так называемый каток старого типа для тракторов «ЧТЗ» Т-130, Т-170, потому как для более новых моделей Т10, Б10, Т10М, Б10М, появившихся в 2000-х годах или чуть ранее, применяются уже опорные катки 50-21-416СП (вес около 55 кг, со съёмным боковым кронштейном, габаритами 250 х 320 х 400 мм, на двух подшипниках 311).

Отличие старого поддерживающего катка 24-21-171СП от нового 50-21-416СП

У катка 24-21-171СП мощного бокового съёмного кронштейна, удерживающего его на подгусеничной балке в консольном положении, нет. У катков старого типа 24-21-171СП это литой кронштейн с проушиной под ось с подшипниками посредине корпуса сборочной единицы катка, который хорошо видно при взгляде на корпус сбоку.

Современный поддерживающий каток 50-21-416СП установлен на 2 более мощных подшипника: серия 311. Старый каток поддерживающий 24-21-171СП – на подшипниках серии 310, 2310К (разные подшипники для двух симметрично расположенных роликов).

Почему старый каток 24-21-171СП стоит дешевле

В ценах 2018 года катки поддерживающие старого типа стоят на 2-3 тысячи рублей дешевле новых катков 50-21-416СП. Это не связано с ожиданиями поставщиков комплектующих к спецтехнике, что каток на Т-170, Т-130 «ЧТЗ» 24-21-171СП как запчасть нужен на современном рынке далеко не всем, так как сами машины достаточно старые. Как минимум, активно эксплуатируемых тракторов Т-170 разных исполнений у нас предостаточно, пользуются спросом и запчасти к «старикам» Т-130.

Конструкция старого катка 24-21-171СП с литым кронштейном посредине, в проушину которого входит ось с подшипниками, подразумевает, что при усталостных трещинах или обломе этого кронштейна основная часть всего катка будет повреждена и потребует замены. Опорный кронштейн нового поддерживающего катка съёмный и стоит отдельно порядка 2500 рублей.

С одной стороны, по теории сопротивления материалов, консольную конструкцию всегда легче отломить, её металл быстрее «устаёт». Однако плюс в том, что в случае облома кронштейна нового катка его можно легко заменить отдельно.

Функция и конструкция катка поддерживающего 24-21-171СП

Напомним о функции и конструкции поддерживающих катков в составе трактора (бульдозера):

  1. Поддерживающие катки есть у всех гусеничных машин – «ЧТЗ», «Четра», гусеничных кранов «Челябинец», РДК-25 и МКГ-25.
  2. Опираясь на 2 шарикоподшипника, поддерживающий каток направляет по верхней (ненагруженной) ветви замкнутую петлю  гусеничных траков. Конструктивно он противоположен на подгусеничной балке опорным каткам, которые равномерно распределяют нагрузку веса всей машины на грунт.
  3. Поддерживающий ролик в сборе симметричен.
  4. Для сравнения, у гусеничного крана «Челябинец» ДЭК-251 имеется 22 опорных катка, но всего 5 поддерживающих. У тракторов «ЧТЗ» Т-130 и Т-170 - по 2 поддерживающих для каждой гусеницы при 5-катковых гусеничных тележках (имеется в виду по 5 опорных катков с каждой стороны).

В составе старого катка для тракторов Т-130, Т-170 – два ролика 24-21-172, представляющие собой тела вращения с одним выступающим буртом, зеркально расположенные друг относительно друга так, чтобы получилась симметричная конструкция. Внутри роликов по внутренней цилиндрической поверхности – шпоночные пазы под сегментные шпонки. Применение сегментных шпонок – черта не очень нагруженных узлов.

Ось катка 24-21-171СП – симметричная, многоступенчатая, код детали 24-21-171.

Также в состав поддерживающего катка для машин Т-130, Т-170 входят:

  • различные кольца;
  • пружина;
  • крышки роликов;
  • прокладки;
  • подшипники (несколько разные для двух разных роликов – 310 и 2310К);
  • сегментные шпонки;
  • литой центральный кронштейн 24-21-180 с центральной проушиной и четырьмя крепёжными отверстиями в основании.

Причины износа поддерживающих катков

Из-за чего могут изнашиваться поддерживающие катки гусеничного трактора (бульдозера), которые не несут нагрузки веса машины, в отличие от катков опорных? По следующим причинам:

  • из-за загрязнений, наносимых гусеницами в условиях бездорожья, леса, строительной площадки;
  • усталостные трещины крепёжной части катка («шейки» литого кронштейна) из-за веса гусеничных траков;
  • износ подшипников, которые, не будучи вовремя заменены, производят биения и разрушают ось катка и тело ролика, и проч.

Купить Каток поддерживающий 24-21-171СП

Каток поддерживающий 24-21-171СП можно купить по цене 14500 руб в компании Машсервис. Запчасть 24-21-171СП находится в подкатегории Каток поддерживающий, категории Тележки и гусеницы имеет код товара 386173. Описание и технические характеристики 24-21-171СП соответствуют заявленным, устанавливается и применяется на спецтехнике Б10М, Т-130, Т-170 согласно руководству использования завода производителя. Закажите обратный звонок и наш менеджер свяжется с вами в ближайшее время. Время работы интернет магазина Пн-Пт с 9:00 до 17:00 часов, МСК+2. Доставка по России, страны СНГ, любую страну Мира.

Если не знаете, где купить Каток поддерживающий 24-21-171СП позвоните 8 (800) 511-80-74 (звонок бесплатный) и оставьте заявку по телефону. Напишите нам на почту, через мессенджеры или формы обратной связи расположенные на сайте или вышлите фото запчасти удобным для вас способом, наши менеджеры помогут сделать заказ, подберут аналоги, заменители, ремкомплекты.

Каток поддерживающий 24-21-171СП можно купить в Челябинске, Москве, Санкт-Петербурге, Екатеринбурге, Краснодаре, Нижнем Новгороде, Перми, Красноярске, Уфе, Казани, Тюмени, Новосибирске, Нур-Султан. Для оформления заявки необязательно приезжать к нам в офис, просто напишите на нашу почту info@ms-74.ru, или оформите заявку используя функцию онлайн заказа, свяжитесь с нами напрямую по указанным телефонным номерам или добавьте запчасть в корзину и подтвердите заказ, после получения заявки мы свяжемся с вами.

Что бы купить Каток поддерживающий 24-21-171СП по низкой цене 14500 руб. звоните 8 (800) 511-80-74 и оформляйте заказ, мы сделаем все возможное, чтобы вы были довольны нашими услугами. Если у вас есть вопросы или вы хотели уточнить некоторые детали про технические характеристики, замену, аналоги, размеры, принцип работы, устройство, схему подключения - звоните, пишите и отправляйте заявки нашим менеджерам.

Отправьте свое сообщение через мессенджеры Telegram - Viber - Whatsapp - наши менеджеры готовы помочь с выбором качественных запчастей, ответят на самые сложные вопросы, дадут рекомендации. Подберите интересующий товар на сайте и купите его в нашем интернет магазине по выгодной цене 2024 года. Ждем ваших обращений.

Информация о доставке

Мы не берем оплаты за доставку заказа до транспортных компаний, и доставим Каток поддерживающий 24-21-171СП до ТК абсолютно бесплатно, чтобы сэкономить ваш бюджет. Стоимость доставки в гopoдa и нaceлeнныe пункты России, страны СНГ, зaвиcит oт вeca, oбъeмa груза, a тaкжe перевозимого paccтoяния, paccчитывaeтcя ТК пpи оформлении заказа.

Звоните, пишите и отправляйте заявки с сайта, если хотите купить Каток поддерживающий 24-21-171СП по выгодной цене 14500 руб. Доставка заказа осуществляется курьерской службой (выбирает Заказчик) транспортной компанией до грузового терминала в вашем городе. По прибытию груза на терминал, перевозчик свяжется с вами и сообщит где и когда можно забрать заказ. Заказ можно получить по доверенности от организации (Взять у Заказчика) паспорту в случае если груз отправлен на частное лицо.

Калькулятор доставки. В представленной форме можно рассчитать примерный срок доставки груза в днях. Выберите ближайший к Вам город куда будем доставлять заказ.

Куда доставить?
Срок доставки

Способы оплаты

Если Вы хотите купить Каток поддерживающий 24-21-171СП возможны 3 варианта оплаты:

  • Безналичный расчет - на банковскую карту.
  • Банковский перевод - перевод всей суммы на реквизиты Машсервис.
  • Наличный расчет - оплата наличными средствами при самовывозе, либо при получении (в случае доставки нашими силами, транспортной компанией).

Овормляя заказ выбирайте один вариант оплаты, не допускается перевод средств разными способами в счет оплаты одного заказа. Во избежание конфликтных ситуаций до момента получения рекомендуется сохранять все квитанции и чеки, подтверждающие вашу оплату, перевод.

По всем вопросам оплаты вы можете обращаться по указанным на сайте телефонным номерам, или пишите нам на почту info@ms-74.ru мы скажем в каком из наших филиалов можно купить Каток поддерживающий 24-21-171СП в России. Будем рады конструктивному диалогу.

Как заказать

Возможны 3 варианта:

  1. Из корзины. Каток поддерживающий 24-21-171СП можно купить в Челябинске, Москве, Санкт-Петербурге, цена за штуку 14500 руб, просто добавьте Каток поддерживающий 24-21-171СП в корзину, это просто, кликните на кнопку "Купить". Далее проверьте полученный перечень в корзине (корзина находится в верхнем правом уголу страницы) переходите к оформлению: укажите свои данные, мы подготовим заявку и свяжемся с Вам. Для удобства и гарантированной связи с вами просим указать ФИО, телефон, электронную почту и вашу организацию.
  2. Через форму "Задать вопрос по данному товару". Заполните информацию в форме: свое имя, почту, подробную информацию, вопросы которые вас интересуют. После обработки обращения, менеджер свяжется с вами и уточнит все подробности.
  3. Напрямую по звонку. Свяжитесь с нами, позвонив по телефонным номерам из раздела "Контакты" наши филиалы есть в России: в Челябинске, в Москве, в Санкт-Петербурге. в Перми, в Красноярске, в Уфе, в Казани, в Тюмени, в Нур-Султан. Вы можете заказать обратный звонок, далее укажите свои данные и отправьте заявку, после чего мы свяжемся с вами в рабочее время и ответим на все вопросы.
Обратите внимание, что окончательная заявка на Каток поддерживающий 24-21-171СП формируется нашим специалистом только после обсуждения всех подробностей по телефону, отправка заявки лишь в электронном виде с сайта вас ни к чему не обязывает. Тоже самое касается согласования времени и сроков поставки.

Внимание! Ошибки при указании своего телефона или адреса доставки влекут за собой потерю времени и дальнейшую задержку, невозможность связаться с вами. Просим внимательно проверять предоставленную информацию перед отправкой.

Как сделать возврат

Чтобы вернуть Каток поддерживающий 24-21-171СП убедитесь в том, что:

  • Приобретенная запчасть подлежит возврату и обмену.
  • Не был в употреблении и имеет товарный вид.
  • Имеются документы, подтверждающий факт и условия покупки.
  • Первоначальная упаковка сохранена и не повреждена.
  • Находится в полной комплектации и со всеми принадлежностями, указанными в документации, видна маркировка (техническом паспорте, заменяющем его документе).
Куда обращаться

По возврату и гарантии обращаетесь в наши филиалы, звоните по указанным на официальном сайте телефонам.

  • На всю продукцию распространяется гарантия завода производителя. Срок гарантии указывается на упаковке, во вкладыше, сайте производителя.
  • Вы купили Каток поддерживающий 24-21-171СП в одном из наших филиалов и хотите сделать возврат, то согласно статье 25 Закона о защите прав потребителей в России, Вы имеете право сделать возврат в течение четырнадцати дней, обменять его на другой или купить аналогичный в одном из наших филиалов в Челябинске, в Москве, в Санкт-Петербурге, в Екатеринбурге, в Перми, в Красноярске, в Уфе, в Казани, в Тюмени, в Нур-Султан.

Технические характеристики 24-21-171СП

Функция и расположение на подгусеничной балке Противоположно ряду опорных катков. Направляет гусеницу по верхней «ненагруженной» части контура петли, только поддерживает и придаёт цепи траков направление перемещения
Способ крепления на гусеничной балке Центральным литым кронштейном 24-21-180 с проушиной и 4-мя крепёжными отверстиями на лапе, в проушину которого входит ось с подшипниками
Вес катка, кг 40,1 – 52, в зависимости от производителя
Обозначение оси катка 24-21-171
Подшипники, по 1 шт для каждого ролика на оси 310, 2310К
Ролики в составе катка, 2 шт 24-21-172
Тип шпонки для соединения оси с роликом Сегментная
Количество для одной гусеницы Т-130, Т-170, шт 2
