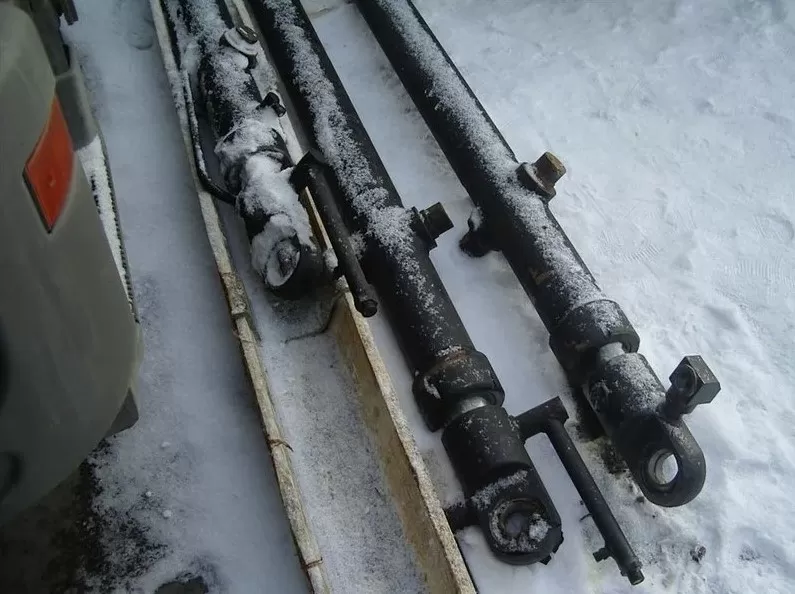

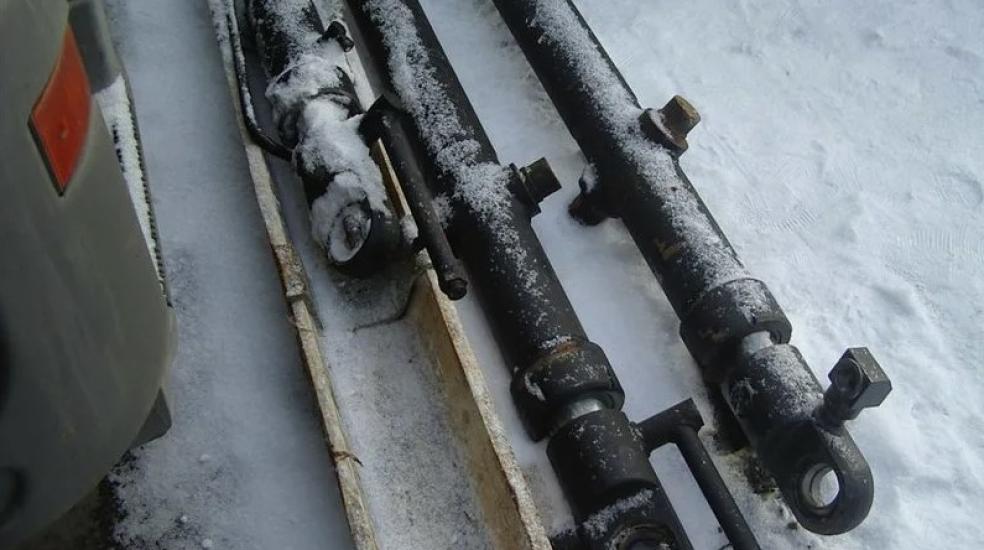

Гидроцилиндр КС-5578.65.100 автокрана КС-55727

В наличии гидроцилиндр кс-5578.65.100 автокрана кс-55727, приобрести товар вы можете любым легким способом на сайте компании «Машсервис», например, с помощью онлайн консультанта. Товар гидроцилиндр кс-5578.65.100 автокрана кс-55727 по доступной цене от 143 000 руб. мы доставим в любой населенный пункт России и страны СНГ, на запасные части для спецтехники имеется гарантия завода.

Категория: "Запчасти для автокранов"
Раздел: "Стрела телескопическая автокрана КС-55727"
Номенклатура: "КС-5578.65.100"
Техника: "КС-55727"

Есть в наличии
Выберите количество:
149 000 руб. Выгода - 4%
от 143 000
Заказать в один клик
Нашли дешевле?
Снизим цену!
Доставка
в любой
регион
России
Гарантия
на все
запчасти
и технику
Товар
в наличии
и готов
к отправке
На эту деталь действует скидка
Бесплатно консультируем
по этому
товару
Бесплатно
доставим
до ТК

Гидроцилиндр выдвижения секции стрелы КС-5578.65.100 - гидромашина объемного типа двойного действия, имеющая одиночный выходной шток. Представляет собой часть конструкции автокрановой стрелы телескопического типа, производящей выдвижение секционных элементов.

Наименование

Индекс

Применяемость

Гидроцилиндр выдвижения секции стрелы

КС-5578.65.100 (100х80х6000)

КС-3579, КС-55727 ОАО «Могилев Трансмаш»

Телескопирование и втягивание секционных элементов стрелы производится путем подачи масла в рабочие объемы гидроцилиндра. Масло поступает из трубопровода гидросистемы крана в наливное отверстие гидравлического цилиндра, и проходя по каналу в штоке наполняет рабочий объем поршня. Избыточное давление провоцирует увеличение объема поршневой полости путем взаимного раздвижения гильзы и поршня, в результате которого гильза, перемещаясь вдоль осевой линии штока, производит выдвижение секционного элемента стрелы. Также, движение поршня приводит к уменьшению объема штоковой полости, за счет чего, масло, остававшееся в нем от предыдущих циклов работы гидроцилиндра удаляется в дренажную систему, через кольцевой штоковый канал.

Особенности телескопирования секционных элементов стрелы:

  • Выдвижение и втягивание секционных элементов стрелы, как и циклы выдвижения и втягивания штока гидравлического цилиндра контролируются крайними положениями соответствующего золотника гидрораспределителя. В случае необходимости остановки процесса и по его завершению, золотник переключается в нейтральное положение.
  • Вертикальное перемещение грузов телескопированием допустимо только том в случае, если масса груза находится в диапазоне разрешенных значений.
  • Во время телескопирования стрелы следует постоянно контролировать параметр загрузки крана сверяясь с соответствующими показаниями прибора безопасности, не допуская превышения 100% значения параметра.
  • На завершающих стадиях выдвижения и втягивания стрелы, требуется снижать скорость движения штока гидроцилиндра, чтобы избежать резкого столкновения упорных элементов секций стрелы.
  • Процесс телескопирования может быть активирован только на вывешенном на все опоры автокране, после проведения горизонтирования, а также поднятия стрелы на соответствующий угол.
  • Скорость телескопирования должна оставаться постоянной на всем протяжении процесса, в случае любых отклонений следует провести диагностику механизма выдвижения.

Основные правила эксплуатации гидравлического цилиндра

  • Правила использования гидравлического цилиндра также требуют выполнения правил эксплуатации автомобильного крана, элементом гидросистемы которого он является.
  • Разрешение на проведение ремонта и профилактике, а также на его монтаж/демонтаж должно выдаваться только лицам, имеющим соответствующую квалификацию.
  • Во время установки гидроцилиндра, следует предельно точно соблюдать все моменты затяжки резьбовых соединений.
  • Перед пробным пуском, следует убедиться в том, что во время выполнения полного рабочего цикла гидроцилиндр не встретит случайных препятствий и не изменит направление вектора действующей силы штока и гильзы.
  • Не допускать попадания воздушных включений в масло гидравлического цилиндра. В случае попадания воздуха в рабочий объем гидроцилиндра, десятикратно выполнить полный рабочий цикл выдвижения и втягивания штока.
  • Периодически отслеживать характеристики масла гидросистемы (вязкость, чистоту, температуру) на предмет их соответствия заявленным в инструкции. Использование некондиционного масло в гидросистеме автокрана является недопустимым.

Допускается эксплуатация гидравлического цилиндра в любом пространственном положении, которое никак не сказывается на его рабочих характеристиках.

Диаметр поршня, мм

100

Диаметр штока, мм

80

Ход поршня, мм

6000

Давление номинальное, МПа

20
