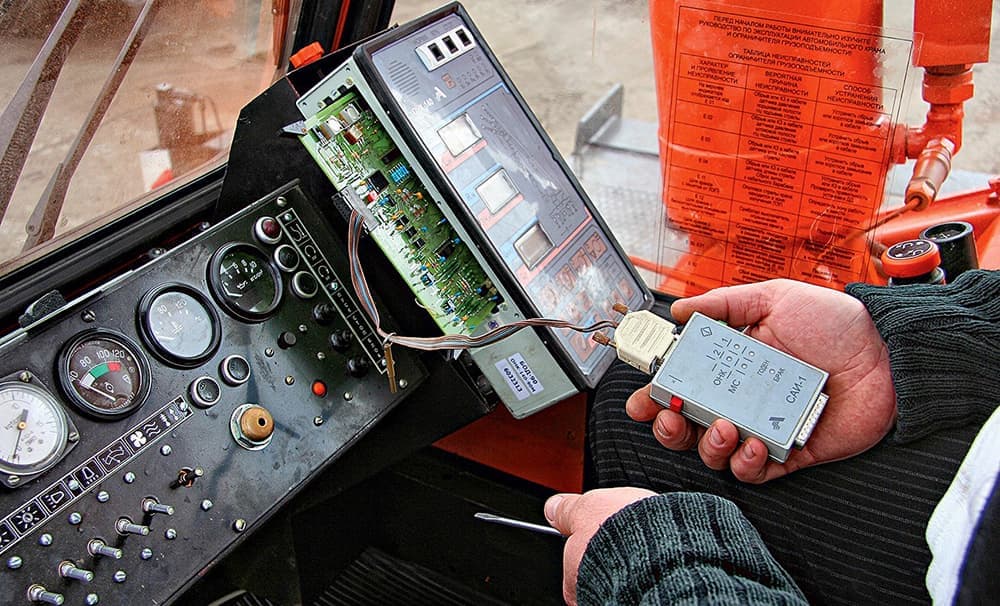

Настройки ОНК 160 инструкция и настройка датчиков

Внимание! Настройку прибора ОНК 160 должен проводить аттестованный специалист, прошедший обучение. Для настройки понадобятся испытательные грузы с погрешностью массы не более ±1%. Измерение вылета выполняется металлической рулеткой класса точности 2 по ГОСТ 7502-98.

Основные правила

Регулировка ОНК 160 проводится в режиме "Настройка", при котором сигналы остановки крана не формируются.

Запрещено отключать питание прибора во время настройки, чтобы избежать потери параметров.

Главное меню

Для входа в меню настройки удерживайте кнопку "Настройка" на БОИ в течение 5 секунд.

Навигация по меню осуществляется кнопками:

"↑" и "↓" — перемещение по пунктам.

"МЕНЮ" — вход в подменю.

"Х" — выход из меню.

Очистка настроек

Внимание! Если вы допустили ошибку при настройке, сбросьте введенные настройки до заводских и повторите все предыдущие шаги.

Последовательность настройки

Для настройки ОНК 160 нужно ввести текущие данные, а также настроить датчики.

Проверка подключения сигналов:

Подключите эл. питание на прибор и дождитесь завершения теста самоконтроля ОНК.

Убедитесь в правильности подключения релейных сигналов через меню "ДИАГНОСТИКА / РУКОЯТКИ УПРАВЛЕНИЯ".

Ввод данных.

Установите дату, время, номер крана и год выпуска через соответствующие подменю. Для корректировки данных пользуйтесь кнопками «+» «-», после внесения информации нажмите ввод при помощи "¿". После чего произойдет возврат в главное меню.

Настройка датчиков

Для настройки датчиков на ОНК 160 требуется перевести прибор в режим с максимальной грузоподъемностью и запасовкой, обеспечивающей полное выдвижение.

Настройка адресов датчиков ДДЦ проводится только после замены или при возникновении ошибок Е30-33. При установке прибора и первой регулировке не проводится.

Датчики давления. Проведите калибровку нуля для штокового и поршневого датчиков. При необходимости скорректируйте значения кнопками «+» «-».

Датчик азимута. Убедитесь, что угол увеличивается при повороте стрелы против часовой стрелки. Для полноповоротных датчиков установите стрелу строго назад и зафиксируйте угол 180°.

Датчик крена. Выставьте платформу крана строго по горизонту, так чтобы при вращении стрелы перепад уровня был не более 0,2 градусов. В положении стрелы над опорной стойкой и небольшим поднятием обнулите значения крена.

Датчик длины стрелы. Настройте канал для полностью выдвинутой и втянутой стрелы, контролируя равномерность намотки кабеля.

Настройка канала веса. Введите опорные точки для пустой и нагруженной стрелы на разных вылетах. Проверьте точность измерения массы груза и при необходимости скорректируйте настройки (для данного теста понадобятся точно взвешенные грузы, рекомендовано проводить тест в условиях специализированного сервисного центра).

Коррекция веса на гуськах. Установите режим работы с гуськом, поднимите номинальный груз и откорректируйте значения вылета и массы.

Сохранение настроек

Обязательно создайте резервную копию введенных параметров настройки через подменю "Резервная копия", она пригодится для восстановления данных.

Комплексная проверка

Проверьте:

• Правильность приема релейных сигналов.
• Точность определения вылета стрелы, массы груза, углов наклона и азимута.
• Срабатывание ограничений при перегрузке (подъем груза на 10% выше допустимого должен быть запрещен).
• Результаты проверки занесите в паспорт ограничителя и крана.

Выход из режима настройки

После завершения настройки и проверки переведите прибор в рабочий режим, нажав кнопку "Х", и опломбируйте крышку кнопки "Настройка". После чего ОНК 160 настроен и кран можно вводить в эксплуатацию.
