Настройка ОНК-160 инструкция и настройка датчиков

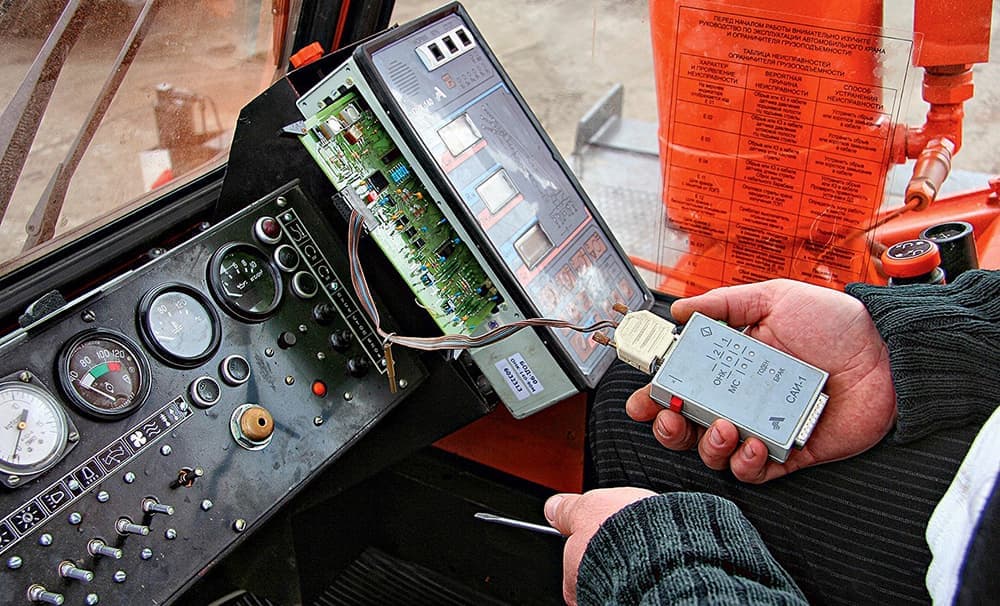

Настройка ограничителя нагрузок крана ОНК 140 проводится после монтажа на машине всех блоков, датчиков и контактных цепей. Важно помнить, что основные настройки уже были проведены на заводе и наладчик регулирует предустановленные параметры и проверяет работу датчиков при помощи сторонних измерительных инструментов и набора грузов с точной массой. Для подстройки используйте методику из раздела 4.3.3 руководства по эксплуатации ЛГФИ.408844.009-35 РЭ.

Режим НАСТРОЙКА

Для начала переведите прибор в режим «Настройка». При включении опции разрешаются все движения крана, но защита от перегрузки не работает, поэтому нужно использовать только специальные грузы с определенной массой.

Важно! Не отключайте питание в этом режиме – настройки сбросятся. При аварийном отключении требуется повторная регулировка.

Отображаемые параметры на ИЖЦ

На дисплее в настроечном режиме будут высвечиваться: температура воздуха, коэффициент ухода нуля ПрУ, усилие на ПрУ, угол азимута, масса груза, длина пути, высота подъема и др.

Управление настройками

• Код «НХХ» – просмотр параметров, для перехода к следующему параметру нажмите «Выбор «П»».
• Код «НХХ.0» – установка нуля.
• Код «НХХ.1» – установка максимума.

Для введения параметров последних двух кодов нужно заранее набрать кнопкой «44» код «НХХ».

Подготовка ОНК 140 к настройке

• Перед настройкой включите приор и подождите 5 мин.
• Включите «ПИТАНИЕ» на БПВРе – должен загореться индикатор ВКЛ на БОД. Нажмите СБРОС, дождитесь прохождения теста.
• Если появится код ошибки, устраните неисправность (см. таблицу 4 руководства по эксплуатации).

Ввод кода программы по типу крана

• Включите питание.
• Кнопкой «ВЫБОР «П»» установите код «Н00» определение типа крана.
• Кнопкой 44 перейдите в «Н00.1» и задайте тип крана по таблице используя кнопки («+»/«-»).
• Подтвердите кнопкой «W».

Настройка канала вылета

Регулировка проводится без использования грузов.

• Установите рулеткой минимальный вылет крюка с доступом (±2 см), учитывая характеристики крана.
• При помощи кнопки «Выбор «П»» введите «Н01» затем «Н01.0» и отрегулируйте датчик в диапазоне 3–7.
• Установите максимальный вылет с допуском (±2 см).
• Введите «Н01.1», задайте значение нажимая на кнопки («+»/«-») после подтвердите значение нажав «W».
• Переключите БОД в режим «РАБОТА».

Настройка канала усилия

Температура окружающего воздуха

• В режиме НАСТРОЙКА введите при помощи кнопки «ВЫБОР «П»» перейдите в «Н03».
• Если показания термометра и ИЖЦ отличаются более чем на 3°C, перейдите в «Н03.1» затем скорректируйте значение кнопками («+»/«-») и сохраните нажатием кнопки «W».
• Температурный коэффициент ПрУ
• Введите «Н04», появится предустановленное, либо ранее введенное значение, подтвердите кнопкой «W».

Настройка усилия (рекомендовано проводить на стенде).

Настройка параметра устанавливается на специализированных стендах на заводе или в сервисных центрах, настройка непосредственно на кране проводится только при крайней необходимости.

• Введите «Н05», уберите груз, установите на среднем индикаторе 30,0 (величину усилия) при помощи резистора R1.
• Поднимите груз максимальной массы, введите «Н05.1» при помощи кнопки «Выбор «П»», задайте величину усилия 300–500 при помощи кнопок («+»/«-»).

В данной статье мы разобрали настройки ОНК 140, допустимые для регулировки на кране, все другие настройки проводятся только при монтаже нового прибора или ремонте старого на заводе-производителе или в специализированных сервисных центрах.
